כיצד לכופף צינור EMT

EMT Conduit מגן על חוטים שבהם לא ניתן להשתמש בכבל NM

EMT (צינורות מתכתיים חשמליים), המכונה לעיתים "צינור קיר דק", הוא סוג של צינור מתכת קשיח המשמש במקום בו חוטי מעגל חייבים לרוץ במקומות חשופים, למשל במרתפים, על פני השטח של הקירות, או במקומות חיצוניים. קוד החשמל בדרך כלל דורש הגנה נוספת על חוטי מעגל במקומות חשופים אלה, ו- EMT הוא שיטה אחת מאושרת לספק הגנה במקום בו הכבל המעטה אינו מספיק. במתקני EMT, מובילים חוטי תיל בודדים דרך צינור המתכת כדי לקשר בין גופי השקעים והשקעים השונים לאורך מעגל.

ניתן להתקין EMT בכל מספר דרכים, כולל עם מרפקים מכניים ואביזרי טאטוא הניתנים לחיבור לאורכי ישר של צינור עם חיבורי איחוד. אביזרים אלה מוסיפים במהירות את עלות ההתקנה, עם זאת, כך שרוב המקצוענים חותכים פינות על ידי כיפוף אורכי ישר של צינור ליצירת זוויות גורפות. בנוסף לחיסכון בכסף, טאטאות מכופפות מקלות על משיכת חוטים דרך הצינור.

EMT נוקשה למדי, אבל זה גם קל לכיפוף, בתנאי שיש לך את הכלי והטכניקה הנכונים. הכלי הנכון הוא בנדר צינור, והטכניקה הנכונה כוללת בעיקר מדידה נכונה כדי להסביר את הכיפוף.

חומרים שתצטרכו

בנדר צינור פשוט הוא הכלי המומחיות היחיד שתצטרך לכופף צינור EMT. זהו כלי סטנדרטי בבעלות כמעט כל החשמלאים, אך עבור עובדי DIY ניתן להחכיר את הכלי ממרכזי שיפוץ בית או משקעי השכרת כלים.

• מדוד קלטת
• בנדר צינור (גודל לצינור שאתה מכופף)
• עיפרון
• צינור EMT
• מסגור ריבוע

מדידה וסימון לעיקול של 90 מעלות

השלב הראשון בביצוע עיקול של 90 מעלות הוא לקבוע כמה זמן צריך להתעקם. בואו נגיד שאתה מפעיל חתיכת צינור בגודל 3/4 אינץ 'ישר למטה לקיר, ואז מסובב אותו 90 מעלות כדי לרוץ אופקית לתיבת חשמל שנמצאת במרחק 12 אינץ'.

התבונן בראשו של בנדר הצינורות. עליכם למצוא סימון לגבי מימד ההשתלטות . זה אולי יגיד משהו כמו, "גושים 5 לחץ." המשמעות היא שעיקול של 90 מעלות מוסיף 5 אינץ 'למדידה האופקית שלך. ( הזרוע הוא מה שחשמלאים מכנים עיקול של 90 מעלות.) החץ נמצא בקצה הקדמי של הראש ומעיד על תחילת הכיפוף.

בדוגמה שלנו, הצינור צריך להתרחב אופקית 12 אינץ 'מהחלק האנכי של הצינור. אם מימד ההשתלטות של בנדר הצינור שלך הוא 5 אינץ ', גרר 5 אינץ' מ- 12 אינץ ', ותן לך 7 אינץ'.

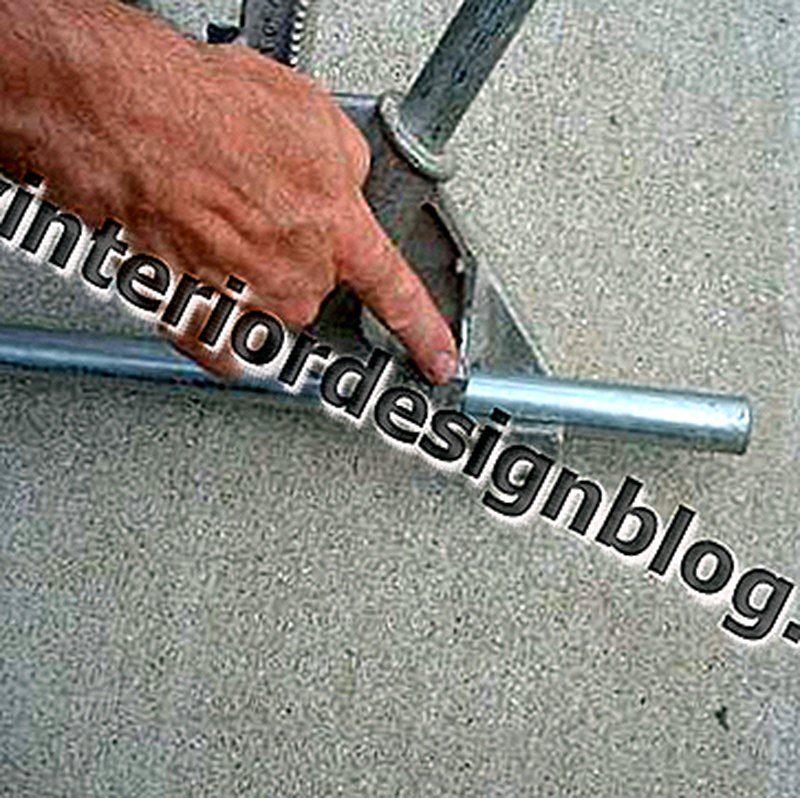

מדוד מסוף הצינור וסמן סימון בגודל 7 אינץ 'כדי לציין את תחילת העיקול. החלק את קצה הצינור אל הנדר כך שסימן 7 אינץ 'מיושר עם החץ. 7 אינץ 'זה, בתוספת "הקצרים 5 לחץ" יעניקו לך את הריצה האופקית הכוללת של 12 אינץ', כולל הכפיפה.

ביצוע הכיפוף

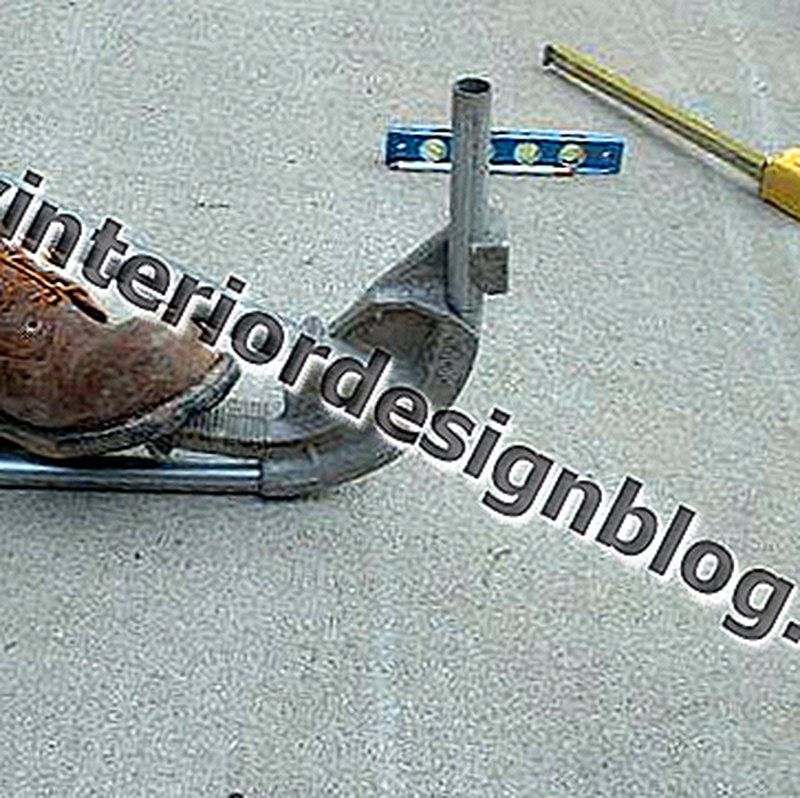

משוך את ידית הנדר לאחור כלפיך תוך הפעלת לחץ כף רגל כבד על עקב הנדר בצד האחורי של ראש הכלי. המשך בתנועה קבועה עד שאורך הצינור ברצפה מגיע לסימן 90 מעלות המצוין בצד ראשו של הנדר.

• טיפ: שמור על לחץ כף הרגל חזק על ראשו המתכופף תוך כדי משיכת האחיזה אחורה. אם לא, הנדר יכול להחליק על הצינור והמדידה תצא לא בסדר.

הסר את הצינור מהנדר ובדוק את עבודתך עם ריבוע מסגור. שני צידי העיקול צריכים להתיישר עם שתי רגלי הכיכר, מה שמצביע על כך שהעקיפה היא בדיוק 90 מעלות.

לאחר מכן, בדוק את אורך הכפיפה: מקם את הצינור עם הקצה הארוך על הרצפה והקצה הקצר מופנה כלפי מעלה. נמדד ישר מהרצפה לקצה הצינור; בדוגמה שלנו, זה צריך להיות 12 אינץ '.

אם הכיפוף פחות מ 90 מעלות, אתה יכול להחזיר אותו למכופף ולכופף אותו קצת יותר. אם איכשהו בסופו של דבר עם יותר מ 12 אינץ 'באופק, אתה יכול לחתוך את הקצה הקצר עם מסור או חותך צינורות. עם זאת, אם הגעת לקצרה, תצטרך להתחיל מחדש עם חתיכת צינור חדשה.
